夏季采用通风百叶进行自然进风的工业厂房在冬季需要关闭进风百叶，但常规的通风百叶由于关闭时气密程度差，在室外温度低于0℃时，会导致工业、消防、生活水管道冻结；在寒冷、严寒的供暖地区，由于百叶的漏风，会导致供暖负荷大幅度增加。对高大厂房而言，热压会导致厂房高位区域严重超温，不但增加能耗，而且会影响工艺检测与控制仪表的可靠性，以及生产巡检、维护人员的工作环境。随着国家节能减排、安全生产、职业安全与卫生标准执行力度的加大，绿色建筑推进，“升昊”公司通过技术创新，对通风百叶系列产品全面升级，推出新一代气密式通风百叶产品。

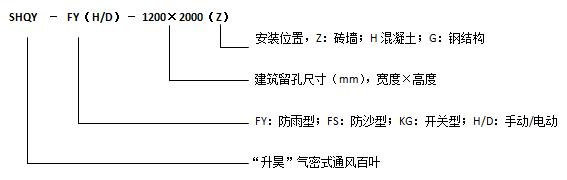

SHQY 气密式通风百叶（阀）命名方式

用途

适用核电厂、火电厂、冶金、化工、机电、通信等工业厂房、公共建筑等，对气密性要求较高的通风与空调系统，作为外墙大面积通风百叶或风管（开关型）阀门。

特点

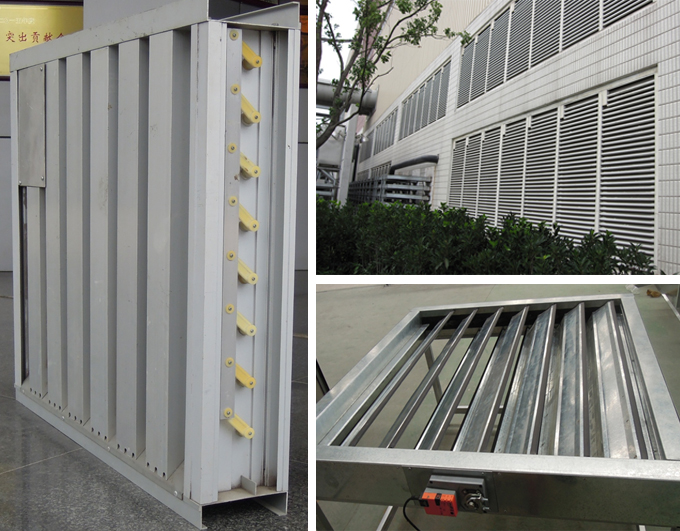

1 气密式防雨型通风百叶（SHQY －FY）

•双面成型钢板拼接组合，强度高，抗风能力强；

•特殊叶片设计，进风排风兼顾，通风效率高；

•多折叶型设计，防雨性能强；

•叶片双重密闭结构+竖框架弧形密闭结构，漏风率超低；

•叶片内腔及框架可采用保温结构，防结露；

•密闭材料为特殊耐磨、耐温橡胶或框架采用不锈钢弹簧片，使用寿命长；

•大面积百叶可模块化组合，联动控制启闭。

2 气密式防沙型通风百叶（SHQY －FS）

•高强度铝合金型材或成型钢板，强度高，抗风能力强；

•防沙+气密式百叶结构，防沙防雨、进排风兼顾；

•型材、框架密闭结构，漏风率超低；

•叶片可采用保温结构，防结露；

•密闭材料为特殊耐磨、耐温橡胶或框架采用不锈钢弹簧片，使用寿命长；

•大面积百叶可模块化组合，联动控制启闭。

•叶片可采用保温结构，防结露；

•密闭材料为特殊耐磨、耐温橡胶或框架采用不锈钢弹簧片，使用寿命长；

•大面积百叶可模块化组合，联动控制启闭。

3 气密式开关型通风百叶（阀）（SHQY －KG）

•高强度铝合金型材，强度高，抗风能力强；

•扁椭圆叶型设计，进风排风兼顾，通风效率高；

•叶片耦合密闭结构+框架弧形密闭结构，漏风率超低；

•叶片、框架可采用保温结构，防结露；

•密闭材料为特殊耐磨、耐温橡胶或框架采用不锈钢弹簧片，使用寿命长；

•大面积百叶可模块化组合，联动控制启闭；

•可作为通风、空调管道的密闭开关阀。

性能参数

1 SHDS-FY型 通风百叶

•框架厚度：160mm；

•阻力系数（风速≤4m/s）

室外进风：ζ=4.42；室内排风：ζ=4.65；

•过水量＜0.2g/kg （室外进风速度≥1.50m/s）

•漏风量

在100Pa压差下，漏风量＜1.1  l/s.m2；

在150Pa压差下，漏风量＜1.6  l/s.m2；

在200Pa压差下，漏风量＜2.0  l/s.m2；

2 SHDS-FS型 通风百叶

•框架厚度：160mm；

•阻力系数（风速≤4m/s）室外进风：ζ=4.75；室内排风：ζ=4.98；

•过水量＜0.20g/kg （室外进风速度≥1.50m/s时）

•漏风量

在100Pa压差下，漏风量＜1.2  l/s.m2；

在150Pa压差下，漏风量＜1.8  l/s.m2；

在200Pa压差下，漏风量＜2.2  l/s.m2；

3 SHDS-KG型 通风百叶

•框架厚度：160mm；

•阻力系数室外进风、排风：ζ=1.20；

•漏风量

在100Pa压差下，漏风量＜1.2  l/s.m2；

在150Pa压差下，漏风量＜1.8  l/s.m2；

在200Pa压差下，漏风量＜2.2  l/s.m2；
